SL靜態混合器單元由交叉的橫條按一定規律構成單X形單元，技術特性為液－液、液－固相混合，不均勻度系數s X≤5%。適用于化工、石油、油脂等行業粘度量≤106厘泊或伴有高聚物介質的混合，同時進行傳熱、混合和傳熱反應的熱交換器、加熱或冷卻粘性產品等單元操作。

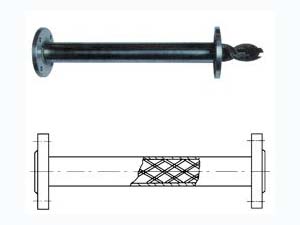

SL靜態混合器樣本圖

SL靜態混合器規格

標準的ST型靜態混合器其水力直徑是混合器直徑的1/4，規格的表示方法與SV型相同，即分隔前的數字表示水力直的數字表示公稱直徑。下面給出的是部分常用規格，表中所列參考流量是指普通粘度液體相混合時的流量，不適用于氣體。對氣體、高粘度液體和氣/液體系需要另經專門的設計計算。

產品壓力降計算是以水力直徑為基準，并考慮空隙率的摩擦系數的影響。

SL型的雷諾數Reε和摩擦系數f的關系。

SL靜態混合器應用領域：適合于化工、石油、油脂等行業、粘度≤106mPa·S或伴有高聚物流體的混合；同時進行傳熱、混合和傳熱反應的熱交換器；粘性產品的熱交換單元操作中。
