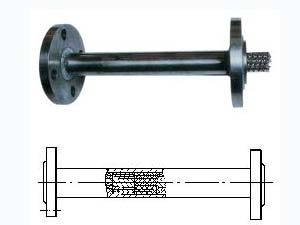

SV靜態混合器 結構特點及混合原理

SV靜態混合器的混合過程是靠固定在管內的混合元件進行的，由于混合元件的作用，使流體時而左旋時而右旋，不斷改變流動方向，不僅將中心液流推向周邊，而且將周邊流體推向中心，從而造成良好的徑向混合效果。與此同進，流體自身的旋轉作用在相鄰元件連接處的界面上亦會發生。這種完善的徑向環流混合作用，使流體在管子截面上的溫度梯度、速度梯度和質量梯度明顯減少。SV型靜態混合器內部單元是由精心設計的波紋片組裝而成,它能使不同流體在三維空間內作Z字形流動，各自分散彼此種型號的靜態混合器中，SV型的混合效果最好，用于乳化過程時能使液滴分散0.5-2um，用于一般的混合過程不均勻度系數a而且沒有放大效應。

SV靜態混合器常用規格
國內已經有二米直徑的靜態混合器投入工業應用，國外則有更大直徑的靜態混合器投入使用。下面給出的是部分常用列參考流量是指普通粘度液體相混合時的流量，不適用于氣體和高粘度液體。

SV靜態混合器的壓力降計算
產品的壓力降計算是以水力直徑為基準,并考慮空隙率和摩擦系數的影響。

SV型的雷諾數Reε和摩擦系數f的關系表

SV-2.3型 SV-3.5型 SV-5-30型 空隙率ε 0.880 0.909 I 層流區 范圍 Reε＜23 Reε＜23 Reε＜150 關系式 f=139/Reε f=139/Reε f=150/Reε 過渡流區 范圍 23＜Reε＜150 23＜Reε＜150 - 關系式 f=23.1Reε-0.428 f=43.7Reε-0.631 - 流區 范圍 150＜Reε＜2400 150＜Reε＜2400 Reε＞150 關系式 f=14.1Reε-0.329 f=10.7Reε-0.350 f=1 完全流區 范圍 Reε＞2400 Reε＞2400 - 關系式 f=1.09 f=0.702 -

型號規格表

規格 Dg dh ε L Q SV-2.3/20 20 2.3 0.880 500 0.5-1.2 SV-2.3/25 25 2.3 0.880 500 0.9-1.8 SV-3.5/32 32 3.5 0.909 500 1.4-2.8 SV-3.5/40 40 3.5 0.909 500 2.2-4.5 SV-3.5/50 50 3.5 0.909 500 3.5-7.0 SV-5/80 80 5 ≈1 1000 9.0-18.0 SV-5/100 100 5 ≈1 1000 14-28 SV-5-7/150 150 5-7 ≈1 1000 30-60 SV-5-20/200 200 5-20 ≈1 1000 56-110 SV-5-20/250 250 5-20 ≈1 1000 88-176 SV-5-30/300 300 5-30 ≈1 1000 125-250 SV-7-30/500 500 7-30 ≈1 1000 353-706 SV-7-30/1000 1000 7-30 ≈1 1000 1413-2826

SV型靜態混合器 應用領域

(1)汽油　(2)柴油　(3)油品調和　(4)鹽水中和　(5)酸堿中和　(6)煤氣混合

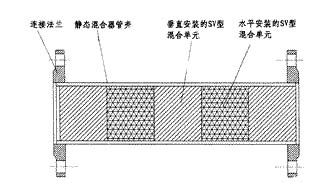

SV靜態混合器標記示例
